Повторяю Magnetic Loop, нужна помощь

**R2AMQ** · 09.03.2016, 16:10

Сообщение от UA0DM

У вас петля связи большевата как мне кажется..

Антенна в нынешнем состоянии уже не напоминает ту, которая на фото. Петлю связи уменьшил. Работает антенна уверенно от диапазона 80 метров до 20 метров.

**RZ6FE** · 10.03.2016, 11:10

Сообщение от R2AMQ

Работает антенна уверенно от диапазона 80 метров до 20 метров.

Особенно впечатляет КПД и усиление на 40-ке и 80-ке... Вот вам и ваша нелюбовь "к теоретическим изыскам"...

Название: 1.JPG
Просмотров: 781

Размер: 47.5 Кб

Название: 2.JPG
Просмотров: 774

Размер: 47.6 Кб

Название: 3.JPG
Просмотров: 776

Размер: 40.5 Кб

Сообщение от R2AMQ

Петлю связи уменьшил.

Радикальный подход для достижения уверенной работы антенны "от диапазона 80 метров до 20 метров"...

Если серьёзно - сносно ваша антенна может работать в диапазоне 20...10 метров, вакуумник только нужно помельче поставить.

**R2AMQ** · 27.03.2016, 15:22

Можно ли установить такую антенну на металлической мачте, или же такая антенна ( по крайней мере сама рамка) должна быть на мачте из диэлектрика? ,

**UA3AO** · 27.03.2016, 19:03

Загляните сюда http://db1jaw.de/mfj/ . Как видите, мачты только металлические.

**R3PIY** · 27.03.2016, 19:07

CB-plus -

Посмотрите здесь.

**UA3AO** · 27.03.2016, 19:42

FOR R2AMQ =

Нажмите на изображение для увеличения.

Название: Изображение 268.jpg
Просмотров: 55
Размер: 935.1 Кб
ID: 161007

Вот в таком исполнении моя двухвитковая MAG-LOOP работала в диапазоне 7-28 мГц. От 10 мГц антенна работала в одновитковом включении ( реле в нижней части закорачивало витки ).
По данным калькулятора эффективность ее на 7 мГц была низка, но этого хватило, чтобы из положения, указанного на фото ( на балконе 9-го этажа) сработать QRP с корреспондентом в Забайкалье.

**R3PIY** · 27.03.2016, 20:05

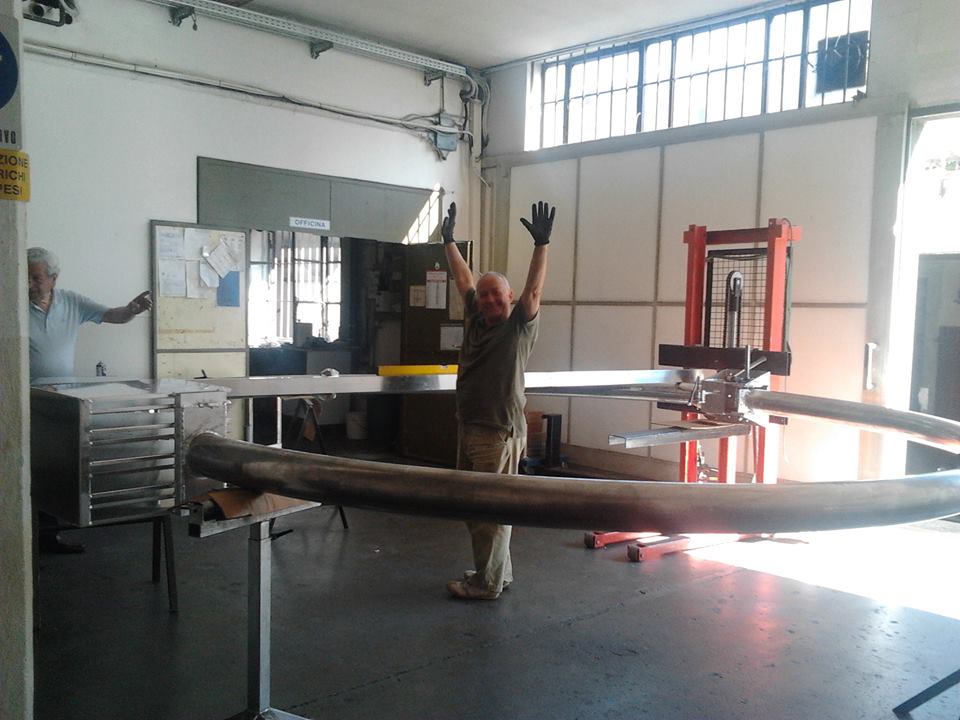

http://www.cbplus.ru/img/antennakv_maxi3.jpg
http://www.cbplus.ru/img/antennakv_maxi1.jpg

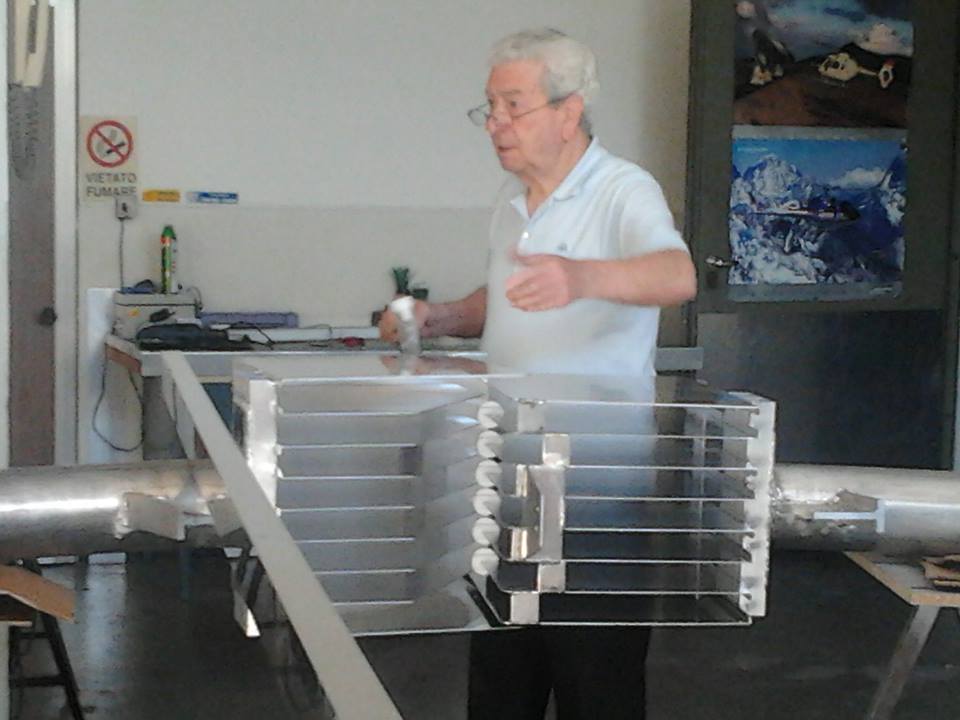

http://www.cbplus.ru/img/antennakv_maxi2.jpg
http://www.cbplus.ru/pdf/antennakv_MAXI.pdf

**R2AMQ** · 27.03.2016, 21:06

Сообщение от UA3AO

FOR R2AMQ =

Вот в таком исполнении моя двухвитковая MAG-LOOP работала в диапазоне 7-28 мГц. От 10 мГц антенна работала в одновитковом включении ( реле в нижней части закорачивало витки ).
По данным калькулятора эффективность ее на 7 мГц была низка, но этого хватило, чтобы из положения, указанного на фото ( на балконе 9-го этажа) сработать QRP с корреспондентом в Забайкалье.

Диаметр витка, как я понимаю, около 1 метра? А какова ёмкость конденсатора? Весьма интересное расположение петли связи. Почему она расположена в центре?
